内胀式快速连接器操作说明

2023-12-12 17:45:58

斯沃尔快速连接器SW-E1系列;连接各种内孔,手动密封连接,每个尺寸规格的E1连接器对应不同的内径密封范

围,通常在+/-0.25mm范围内。请在内径使用范围内使用相应的规格,不同内径需要用不同型号的尺寸。SW-E1

连接器是提供测试时的密封连接,产品的设计与构造并不适用于长期连接。最大工作压力为50bar(部分型号70bar),

不要超压力范围使用,否则连接器可能会有被挤出并泄漏的风险。接头有坚硬的爪牙,抓紧测试件表面,并完成密封,

可以满足部分氦漏测试,可以用在制冷等一些传统高压力测试场合,也可以适合10bar以下的气密测试场合。


使用E1快速连接器前,请先详细阅读本使用说明,了解所有事项。

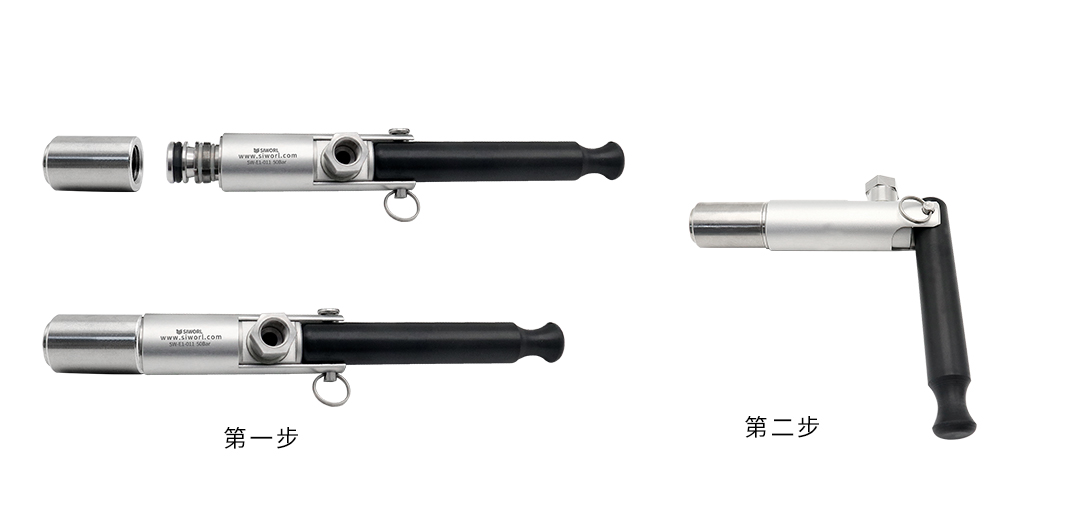

操作说明:


(1)将SW-E1插入对应测试产品内径


(2)将手柄90度折弯,形成成密封。


(3)通测试气压(压力高于20bar,需要有安全防护措施),完成相关测试,并将测试气压泄压。


(4)将手柄打直,取出SW-E1.

(5)重复以上1-4步骤,完成其他产品测试。



( 温馨提示:在测试压力泄压后,才能驱动手柄释放连接器)


温馨提示:


      高压测试危险,由于不适用或是磨损情况下,连接器可能会被弹出,使用超过20bar以上的压力。现场应该有安

全链/安全绳或是安全门等机构,防止意外弹出情况发生人身伤害。


      50-70bar高压并非适合所有的表面,适合一些较硬的铜管、铝管、低碳奥氏体不锈钢、低碳钢等(HRC硬度低于

30),一些紫铜管件需要较厚的壁厚才能使用,或是使用在低压力场合,请在选购之前试用再确定。


      接头的爪牙对产品内壁会有轻微的抓痕,一些较软的材料在高压的情况下,可能抓伤会比较深,请根据情况选用。


连接器使用的注意事项:


      高压力测试必须泄压完毕,才能去下连接器。如有残留压力,连接器可能会继续抓紧产品,这时不能用大力气拨出,

否则会对产品内壁或是连接器造成永久损伤,应当先泄压彻底,然后轻轻向前推动SW-E1连接器取出来。


      SW-E1密封连接器,属于高气压测试连接器,请确保产品表面(壁厚、材质和硬度,粗糙度)以及内径满足连接器

的规格,不确认的情况请先咨询。


      SW-E1连接器属于精密部件,任何的撞伤或是变形可能都会导致连接器不能使用。


      SW-E1正常状态下使用,内部有压力辅助安全机构,是足够安全的。但强烈建议现场采用一定的安全措施,特别

是压力超过20bar以上的情况。


      一些不规则内径,密封时会造成连接器卡死,请确保内径在公差范围内。SW-E1连接器可以使用在空气/通水/通

油测试场合。


关于日常使用及检测维护:(用户必须根据操作情况及流体的种类决定快速连接器定期检测维护的安排)


      SW-E1连接器使用过程中,主要易损件包括主密封圈、爪牙。需注意密封圈的耗损程度及其能否提供正常的密封

功能,如果密封圈变得干燥或是有裂纹,用户需在其表面涂上润滑剂或是更换新的密封圈。金属爪牙长期使用也会出

现磨损,如发现爪牙有破损或是磨损情况,需及时更换。


      连接器属于精密金属件,需要定期添加润滑剂,以延长使用寿命。一般而言,当连接器不能畅顺操作时,用户则

必须检查维护。


      但流量孔径并不大,如果需要较高的通径,可能选择其他类型的连接器。另外爪牙通水后长期放置,应当有一些

涂油防锈的措施,避免潮湿生锈。
